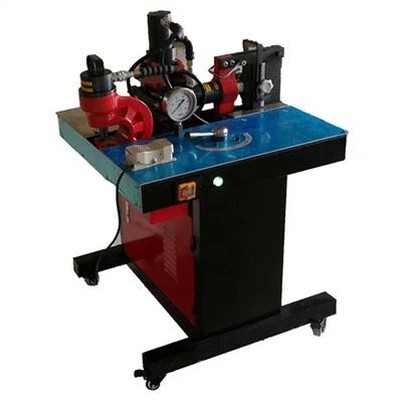

Auto-CNC-Sammelschienen-Maschinenstanzen

Gesamtleistung: 5,5kW
Biegegenauigkeit: ±0,3°
Nennkraft: 480KN
Blocklänge: 2000mm

Anfrage senden Jetzt chatten

Beschreibung

Produktdetails

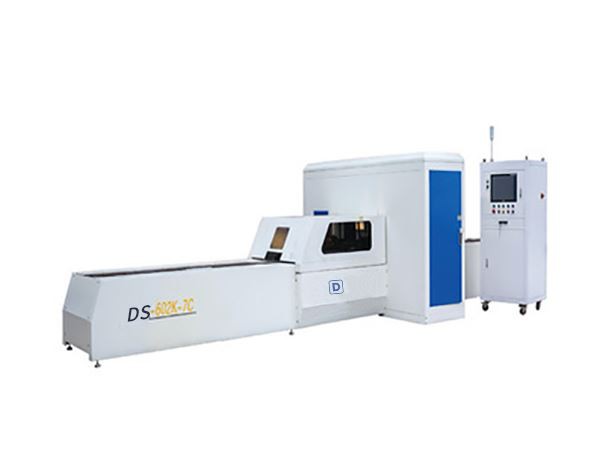

CNC-Winkeleisen automatische Stanz- und Schneideproduktionslinie, Winkelstahlflanschschneidemaschine Stanzen und Schneiden integrierte Maschine CNC-Winkeleisen automatische Stanzausrüstungsproduktionslinie.

Leistungsmerkmale: Diese Reihe von Produktionslinien sind professionelle Geräte für die automatische Herstellung von Rohrwinkelstahlstanzen und -scheren. Die Maschine besteht aus fünf Teilen, dem Zuführteil, dem Hostteil, dem Fertigproduktstanzteil, dem hydraulischen und pneumatischen Teil und dem elektrischen Steuerteil. Zeigen Sie die Werkstückgrafik an.

● Beim Programmieren des Programms werden nur Werkstückgröße, Quasi-Abstand und Anzahl der Jobs benötigt. Die Programmierung ist einfach und die von der Lofting-Software generierten Programmdaten können auch direkt verwendet werden.

● Es wurden eine Reihe von Maßnahmen ergriffen, um die Schwierigkeiten beim Zuführen und den Quasi-Abstandsfehler durch das Biegen von Stahlwinkeln zu beheben.

● Nehmen Sie PLC, industrielle Computersteuerung, Servomotorfütterung, beständige Arbeitsgenauigkeit an.

● Die wichtigsten Flüssigkeits-, Gas- und Elektrokomponenten sind alle importierte Produkte.

● Mit Funktionen zur Fehlerselbstdiagnose und Datenstatistik.

Produktparameter

Name		Einheit	Parameter
Leistung	Stanzen	KN	300
	Schneiden	KN	480
	Prägung	KN	480
Positioniergeschwindigkeit	/	m/min	48
Maximaler Hub der X-Achse		mm	2000
Maximaler effektiver Hub der Y-Achse		mm	530
Maximaler effektiver Hub der Z-Achse		mm	350
Schlag des Schlagzylinders		mm	45
Anzahl der Stanzungen		HPM	80
Modul	Stanzen	einstellen	6
	Schneiden	einstellen	1
	Prägung	einstellen	1
Anzahl der Steuerachsen	/		3
Genauigkeit der Pitch-Steuerung		mm/m	＜±0.1
Maximale Druckquerschnittsfläche		mm	160*60
Maximal zulässiger Durchmesser für eine Stanzung		mm	Φ32
Maximal zulässige Platte		mm	600016012
Gewicht		kg	6500
Maschinenabmessungen		mm	580016502100
Maximaler Hydraulikdruck		Mpa	31.5
Gesamtleistung des Netzteils		KW	17.5

Vorteile

Mit dem Fortschritt von Wissenschaft und Technologie der Zeit hat die Biegemaschine die elektrohydraulische Servosynchronisationstechnologie eingeführt, um die Verbesserung der Qualität der Biegemaschine zu vervollständigen. Zu den Vorteilen der CNC-Biegemaschine zählen vor allem folgende Aspekte:

1. Das elektrohydraulische Servosystem wird verwendet, um die Zweizylinder-Synchronisation zu steuern und mit dem internationalen Standard-Gitterlineal zusammenzuarbeiten, um eine vollständig geschlossene Regelschleife zu bilden. Die Genauigkeit der Synchronisationssteuerung ist hoch und die Biegegenauigkeit und Wiederholbarkeit haben ein hohes Niveau erreicht.

2. Je nach Bedarf des Benutzers kann es mit einer hydraulischen automatischen Klemme der oberen Form oder einer Schnellklemme, einer unteren Form vom Schlitztyp ausgestattet werden, um die Arbeitsintensität der Arbeiter zu reduzieren und die Produktionseffizienz zu verbessern.

3. Der voll funktionsfähige Hinteranschlagmechanismus kann auf sechs Achsen erweitert werden. Die Kompensation wird automatisch durch das numerische Steuersystem eingestellt und die Kompensation ist bequem.

4. Ausgestattet mit Linearführungen und Kugelgewindetrieben von internationalen Unternehmen wie Bosch-Rexroth, BLIS usw., um die Genauigkeit der Werkzeugmaschine zu gewährleisten.

5. Es gibt segmentierte Oberformen mit unterschiedlichen Längen, die entsprechend den Anforderungen des Werkstücks in einer bestimmten Breite zusammengestellt werden können, um die Bearbeitungsanforderungen von Sonderwerkstücken zu erfüllen.

6. Das automatische Kompensationssystem für die Durchbiegung des numerischen Steuerzylinders überwindet den Einfluss der Verformung des Schiebers während der Arbeit auf die Qualität des Werkstücks und gewährleistet die gute Geradheit und den Biegewinkel des bearbeiteten Werkstücks.

7. Es kann ein flexibler Betriebsmodus verwendet werden, der nicht nur die Verarbeitung von ultralangen Platten durch Doppelmaschinengestänge lösen kann, sondern auch kurze Teile durch Einzelmaschinenbetrieb verarbeiten kann, was die Auslastung der Werkzeugmaschine verbessert und Energie reduziert Verbrauch.

8. Die Übernahme des DA65W, DA66W und anderer Marken des CNC-Systems von Delem Company of Holland, internationale elektronische Schaltung, intelligente Modulstruktur, integrierte SPS-Funktion, automatische Programmierung und Biegesimulation, Kollisionserkennungsfunktion, kann Ferndiagnose realisieren, hohe Auflösung Das Echtfarben-TFT-Display, chinesisches Menü.

9. Der Körper wird mit Stahlblech geschweißt und einmal eingespannt und von einem CNC-Pentaeder-Bearbeitungszentrum als Ganzes bearbeitet, wodurch eine extrem hohe Körpersteifigkeit und Bearbeitungsgenauigkeit gewährleistet wird.
