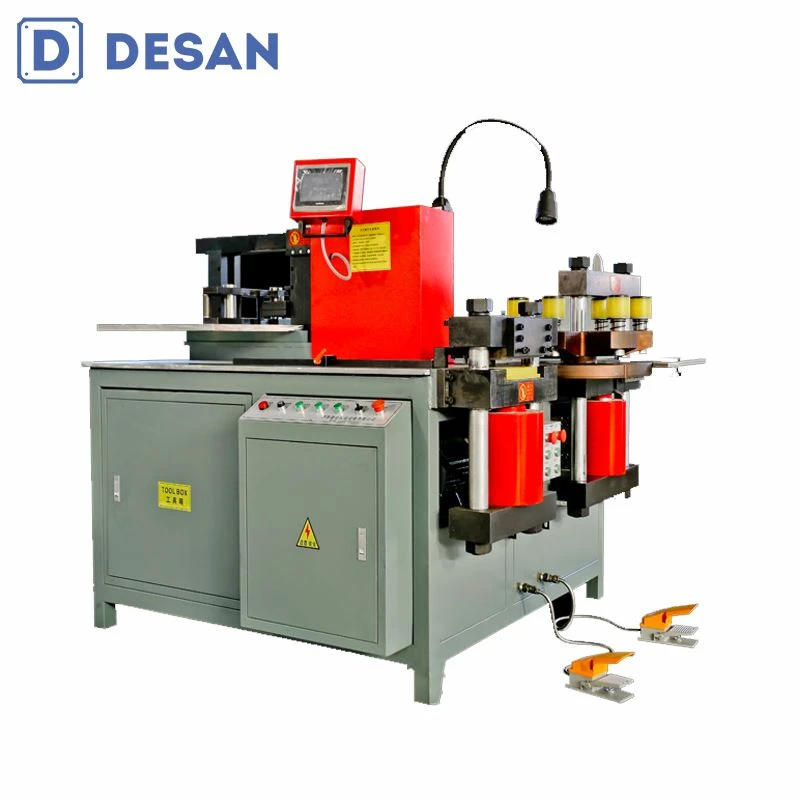

DS-301SK-B Hydraulische Sammelschienenbiegemaschine
SPS-Siemens
Der Biegewinkel wird von SPS und Wegsensor in Zusammenarbeit miteinander gesteuert und verfügt über Speicher- und Fehlerkompensationsfunktionen, um Biegegenauigkeit und Winkelkonsistenz zu gewährleisten.
Abmessungen: 1700 * 1400 * 1300mm
Funktion: Schneiden, Biegen, Stanzen
Maximale Dicke: 12mm
Maximale Breite: 150mm
Motorleistung: 1×4KW
Beschreibung
Vorteile der Gerätehardware

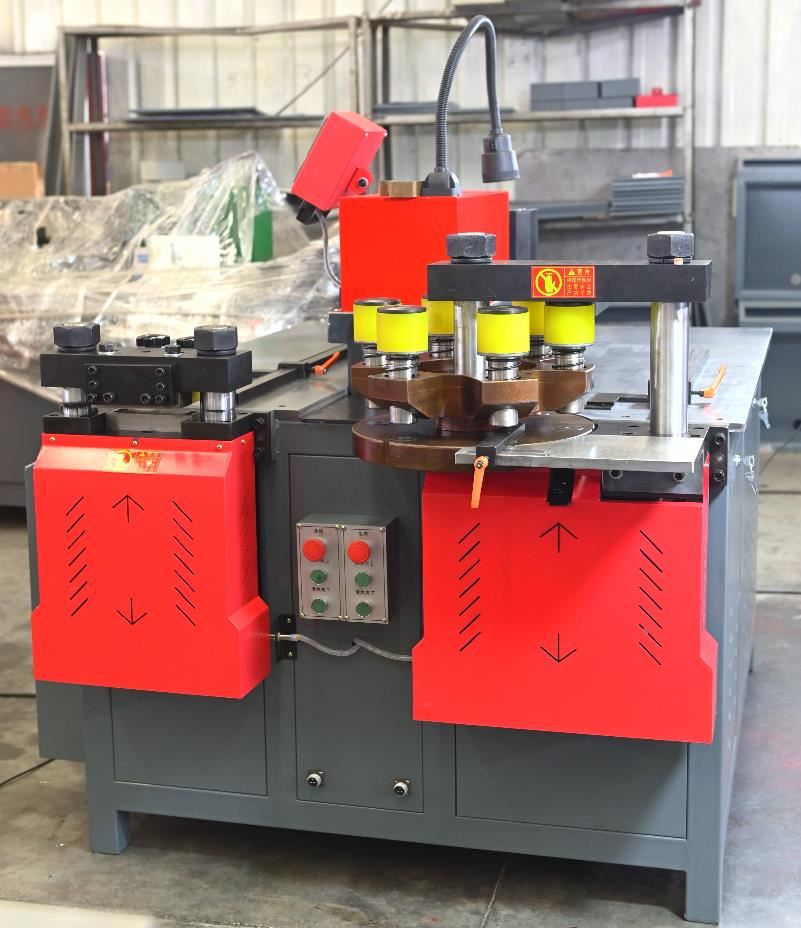

DS-301SK-B hydraulische Sammelschienenbiegemaschine:
Es verwendet einen Motor und drei Verarbeitungseinheiten. Sie können bei der Verarbeitung frei wechseln.
Die Bearbeitung von Flachbiegen und Vertikalbiegen kann durch Werkzeugwechsel abgeschlossen werden.
Der Biegewinkel wird durch ein importiertes Siemens PLC CNC-System gesteuert. Geben Sie die Dicke und den Winkel des Kupferstabs direkt auf dem NC-Touchscreen ein oder geben Sie die Höhe und Kante ein, um das erforderliche Werkstück direkt zu bearbeiten (z. B. z. B. Z-Biegung). Die Biegegenauigkeit beträgt ± 1 °, und die Verarbeitungsdaten können im System gespeichert und zur Wiederverwendung aufgerufen werden. Stellen Sie einen genauen Biegewinkel sicher.
Darüber hinaus ist ein Schneider-Relais im Chassis angebracht, um die Beschädigung des Systemkontakts zu schützen, die Lebensdauer der gesamten Maschine erheblich zu verbessern und die Wartung und Abschaltung aufgrund von Systemkontaktschäden zu reduzieren.
Sicherer Betrieb von Geräten
Produktparameter
Modell-Nr. | DS-301SK-B | |
Farbe | Grün | |
Schlagen | Max. Schlagkraft | 300kn |
Stempeldurchmesser | ∅4,3 – ∅30 mm | |
Max. Dicke | 12 mm | |
Max. Breite | 150 mm | |
Scherschnitt | Max. Schnittkraft | 300kn |
Max. Schnittstärke | 12 mm | |
Max. Schnittbreite | 150 mm | |
Horizontale Biegung | Max. Schlagkraft | 300kn |
Max. Dicke | 12 mm | |
Max. Breite | 150 mm | |
Vertikale Biegung | Max. Breite | 10 x 100 |
Max. Winkel (Grad) | 90° | |
Dimension | MM | 1700*1400*1300 |
Moteur Power | W | 1*4000 |
Gewicht | KG | 1,24 t |
CNC-Präzision | Biegegenauigkeit | ±1° |
Präzision der Wiederholungsbiegung | ±0,2° | |
Funktionseinführung und leicht zu erlernen
Positionierung von Doppellehren
Die Stanzstation ist mit einer Zwei-Wege-Positioniervorrichtung ausgestattet, die für die Massenproduktion im Werk geeignet ist. Es kann die mechanische Zwei-Wege-Positionierung der X-Achse und der Y-Achse realisieren. Während des Arbeitsprozesses muss der Bediener keine Querlinie ziehen oder einen Fremdstempel stanzen, was die Arbeitseffizienz und die Genauigkeit der Stanzposition verbessert.
Positionierstift
Positionierstift macht Produktions- und Verarbeitungspositionierung genauer
Laser-Positionierung
Die Markierung ist genau, intuitiv und praktisch, stabil, einfach zu bedienen, kann die Arbeitseffizienz verbessern und Abfall reduzieren. Die Laserlinie wird im dreidimensionalen Raum beliebig fein abgestimmt, um den besten Nutzungseffekt zu erzielen.
Schneidzylinder
Die Schneideinheit nimmt eine doppelspaltige Doppelmesser-Schneidstruktur an, und das obere Messer und das untere Messer werden vertikal und parallel installiert, um sicherzustellen, dass die Schneide flach, kein Abfall und keine Verformung nach längerem Gebrauch ist. Erhöhen Sie den Scherdruck um 50 Tonnen.

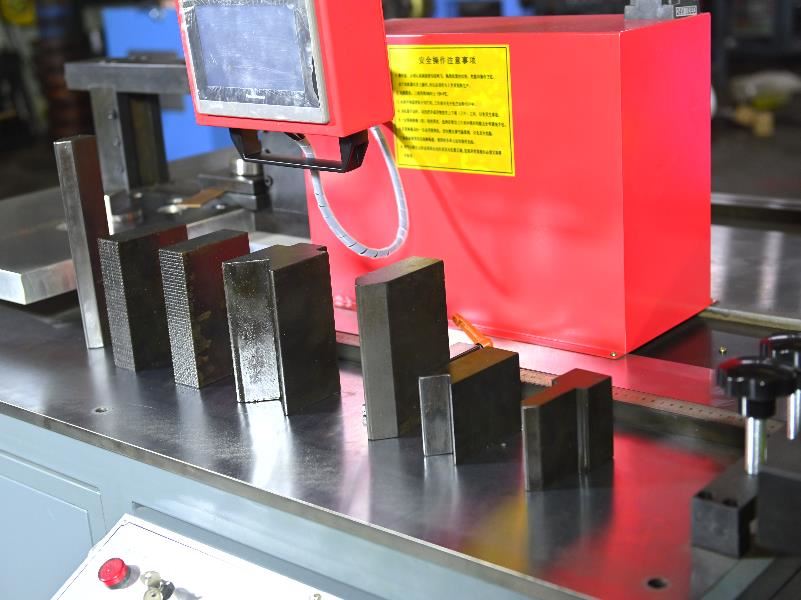

Biegeprozess
Die Biegeeinheit könnte Ebenenbiegen, vertikales Biegen, Bogenrohrbiegen, Verbindungsterminal, Z-Form oder Drehbiegen durch Ändern der Matrizen verarbeiten.
SPS-Siemens
Diese Einheit ist so konzipiert, dass sie von SPS-Teilen gesteuert werden kann, diese Teile arbeiten mit unserem Steuerungsprogramm zusammen, um sicherzustellen, dass Sie eine einfache Bedienerfahrung und ein hochgenaues Werkstück haben, und die gesamte Biegeeinheit auf einer unabhängigen Plattform platziert ist, die sicherstellt, dass alle drei Einheiten problemlos arbeiten können.
Bedienfeld, Mensch-Maschine-Schnittstelle: Die Software ist einfach zu bedienen, verfügt über eine Speicherfunktion und ist bequem für wiederholte Operationen. Die Bearbeitungssteuerung übernimmt die numerische Steuerungsmethode und die Bearbeitungsgenauigkeit ist hoch.
DESAN Kupfer-Sammelschienenbiegemaschine:
Nivellierung des Fußpolsters
Automatische Anpassung an die Bodenanforderungen, um die Maschine stabiler zu machen
Kraftstofftank-Öldichtung
Um zu verhindern, dass Schmutz in den Kraftstofftank fällt und das Ventil öffnet
Druckmesser
Der Druck kann jederzeit beobachtet werden und kann je nach Dicke des Kupferstabs jederzeit unter Druck gesetzt oder unter Druck gesetzt werden.
Stabile Spannung
Stabile freie Ladungsrichtungsbewegung mit hohem und niedrigem Potential. Gängige Spannungen 220V, 350V, 400V, 410V können angepasst werden, wenn andere Spannungen benötigt werden.
Unser Service
F1. Kann ich eine Maschine nach meinen eigenen Anforderungen bekommen?
A. Sicher. Wir können den Typ, die Farbe und das Aussehen der Maschine nach Ihren Vorlieben und Anforderungen ändern, damit wir Sie zufrieden stellen können.
F2. Ich bin ein neuer Maschinenbediener. Bieten Sie Schulungen an?
A. Keine Sorge. Unser Unternehmen bietet kostenlose Schulungen für jeden Kunden bis zur Kirche.
F3. Meine Maschine ist kaputt. Können Sie es für mich reparieren?
A. Natürlich. Wenn es Probleme mit Ihrer Maschine gibt, machen Sie sich keine Sorgen. Wir werden unser professionelles Wartungspersonal beauftragen, die Maschine zu reparieren, bis sie repariert ist
F4. Wie ist die Qualität Ihrer Maschine?
Ein. Unsere Maschine nimmt schweres Drehbett an, und jedes Teil wird durch Feinbearbeitung verarbeitet, was die Genauigkeit der Maschinenbedienung erheblich verbessert.
F5. Was ist die Lieferzeit und was ist das Paket?
A. Normalerweise beträgt die Lieferzeit ca. 30-45 Tage. Alle unsere CNC-Maschinen sind mit seetüchtigen Paketen verpackt.
