Biegung der Busschelbenmaschine

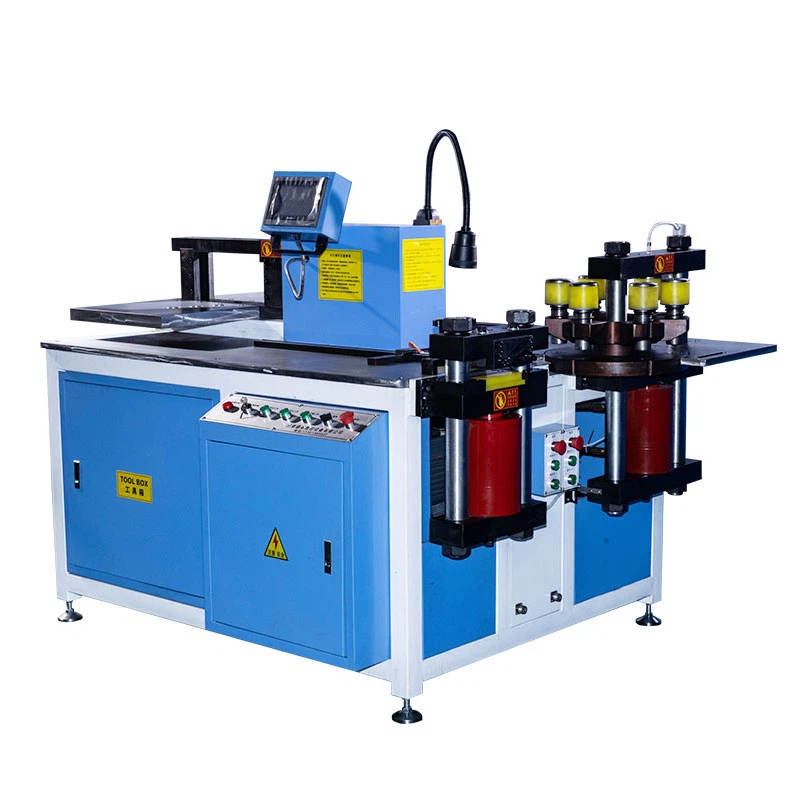

Es ist uns eine Ehre, uns Ihnen vorzustellen. Wir sind ein bekannter Hersteller von Busbar-Verarbeitungsmaschinen in Jinan, Shandong, China. Wir befolgen die ISO -Systemproduktionsanforderungen und Sicherheitsstandards für Produktion und Verarbeitung streng. Wir sind Exporteure, Hersteller und Lieferanten. Diese Maschine hat drei Einheiten: Stanzen, Scher und Biegen. Die Stanzeinheit nimmt eine Turmstruktur an, und die Biegeeinheit nimmt eine geschlossene Struktur an. Die drei Funktionen können gleichzeitig funktionieren. Die maximale Verarbeitungsdicke dieser Maschine beträgt 16 mm.

Anfrage senden Jetzt chatten

Beschreibung

Produkteinführung

Die Biege -Busbär -Maschine ist ein spezielles Aluminium- und Kupfer -Busch -Verarbeitungsgerät für Strom-, Hoch- und Niedrigspannungs -Elektrogeräte und die Busbar -Kanalindustrie. Es integriert Stanzen, Schneiden, Biegen und andere Funktionen und hat Prägen-, Verdrehen-, Abflach- und Crimp -Funktionen. Die Maschine kann gleichzeitig oder getrennt Stanzen, Schneiden und Biegen ausführen.

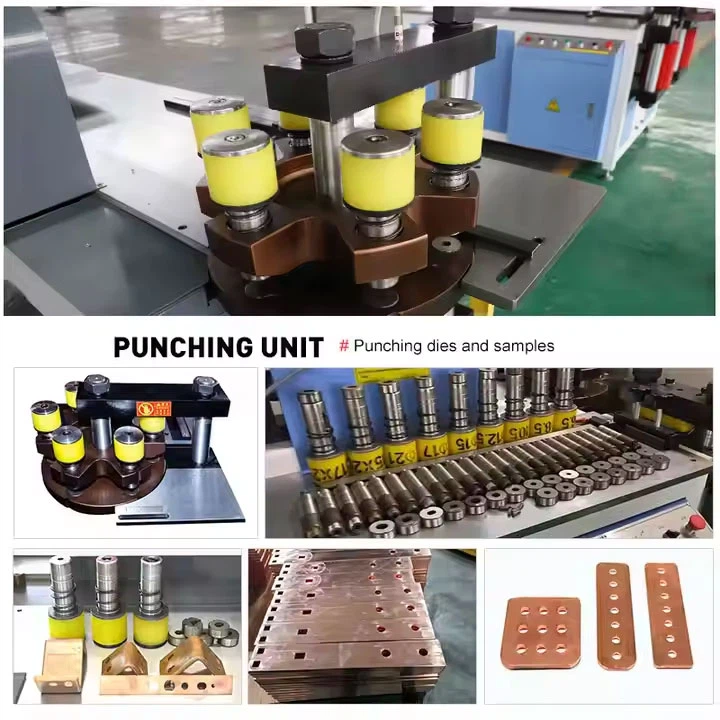

1. Die Stanzeinheit nimmt einen Turmtyp an, der mit 6 Formen gleichzeitig ausgestattet werden kann, um die Effizienz zu verbessern.

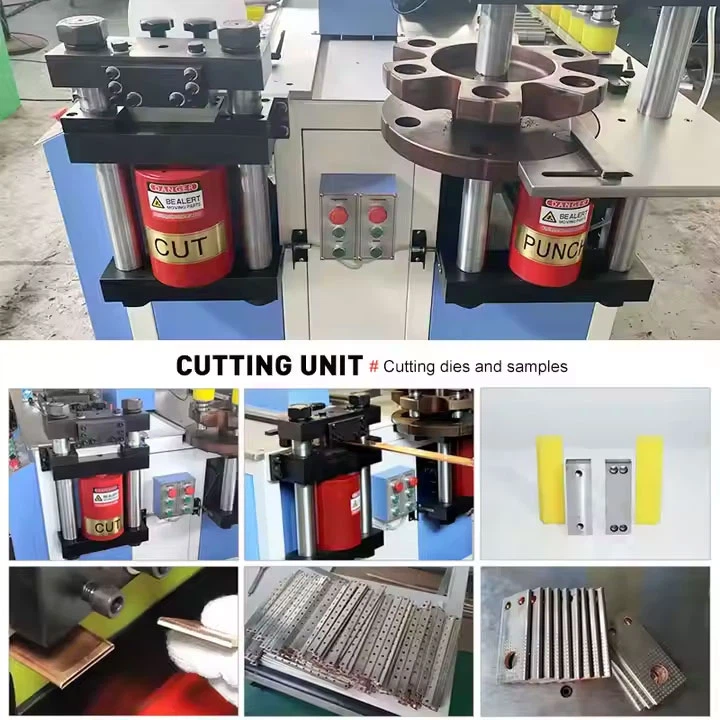

2. Die Schereinheit verwendet eine flache Kanten -Schermethode ohne überschüssiges Material, und die Werkstückoberfläche ist schmeichelhaft und glatter.
3. Die Stanz- und Schereinheiten verwenden eine horizontale Verarbeitungsmethode, die flexibel und bequem zu bedienen ist.

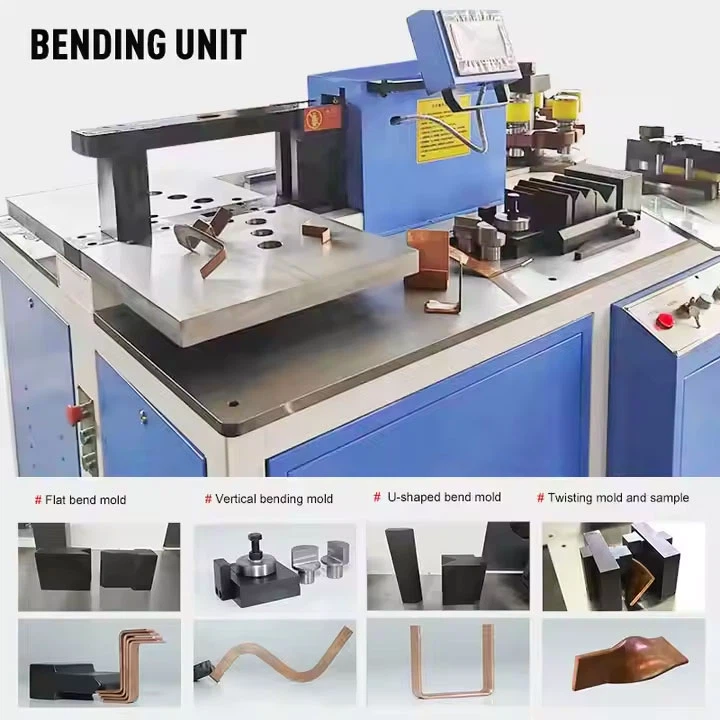

V. Durch Ändern der Form können flache Faltung, vertikale Biegung und Biegung verschiedener komplexer Formen erreicht werden. Das Numerische Steuerungssystem der SPS wird zum Biegen verwendet und der Betrieb ist präzise und schneller.

Produktdetails

1. Eine Schicht große Platte, 200 mm eingedickte Tischplatte, starke Lagerkapazität
2. Zweite Schicht großer Platte, 35 mm eingedickte Platte
3. φ60 Hartwelle Hochtemperatur-Quench-Härte erreicht 55 oder mehr, mehr Verschleißresistenten
4. duktiler Eisen integrierter Turm mit sechs oder acht Stationen optional
5. Scherdruck stieg um 50 Tonnen Zylinder (große Scherkraft und flacher Querschnitt)

6. Services gemäß den Kundenbedürfnissen zur Verfügung gestellt: Größe, Farbe, Logo, Motor, Sprache ändern
Bemerkungen:Stanzeinheit Gesamttablettenzylinder Gesamtdurchmesser 150 mm/ Scherzylinder Gesamtdurchmesser 200 mm
, Kupferstangen -Stanzst Die -Sterbchen haben Ermüdungstest bestanden, 5 0 00 Löcher, die kontinuierlich ohne Ausfall, Geschwindigkeit 0,2 min/Loch, minimaler Lochdurchmesser φ3.2 Maximaler Lochdurchmesser φ30 geschlagen wurden.

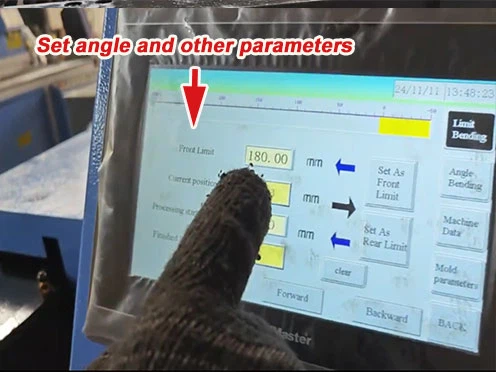

Die Kupferbalken -Biegeeinheit nimmt das Siemens plc -System mit einer Genauigkeit von ± 0. 5 Grad an, und Systembeschreibungen können in englischer, russischer, thailändischer, vietnamesischer und anderer Versionen bereitgestellt werden. Der minimale Verarbeitungsbereich der Biegereinheit beträgt 3 mm Kupferstangendicke, Breite und Länge 20 mm.

Hauptkonfiguration

Biege-Busbar-Maschine: DSMX -303 Esk-B

Workbench Size ():Schicht: 1888*1350*20, zweiter Stock: 600*360*60

Maschinengewicht (kg):1380

Motorische Menge (KW):3*4

Arbeitsspannung (V):380

Ölpumpenmenge (MPA):3*31.5

Kontrollmethode:Plc+Biegewinkel CNC

Gesamtmotorleistung (KW):12

Einzelschere:15×160

Flache Biegung:15×160

Vertikale Biegung: 12×120

Maximales Stanzen:Φ32 (Dicke weniger oder gleich 10 mm), φ25 (Dicke weniger oder gleich 15 mm)

Scher-/Stanz-/Biegung maximale Ausgangskraft (KN):350

Betrieb und Probe

Schnittbetrieb

Stellen Sie die Parameter der Schneidlänge auf die Busabbärsverarbeitungsmaschine gemäß der erforderlichen Länge ein.
Senden Sie die glattierte Kupfer -Busbank in das Schneidvorgang, starten Sie den Schneidknopf und schneiden Sie die Kupfer -Busbank genau in die erforderliche Länge.

Stanzvorgang

Die Biege -Busbuschemaschine bestimmen die Position und Größe der Stanzlöcher an der Kupfer -Busbank entsprechend den Anforderungen der elektrischen Verbindung.
Legen Sie die geschnittene Kupfer -Busbank auf die Stanzstaber, richten Sie die Stanzposition aus, starten Sie das Stanzgerät und stürzen Sie die Löcher, die den Anforderungen entsprechen.

Biegevorgang

Bestimmen Sie den Biegewinkel und den Radius der Kupfer -Busuh gemäß den Anforderungen der elektrischen Installation.
Legen Sie die Kupfer -Busbank auf den Biegedarsteller und beugen Sie die Kupfer -Busch, indem Sie den Winkel und den Druck der Biegemälde einstellen, um die erforderliche Form zu erreichen.
